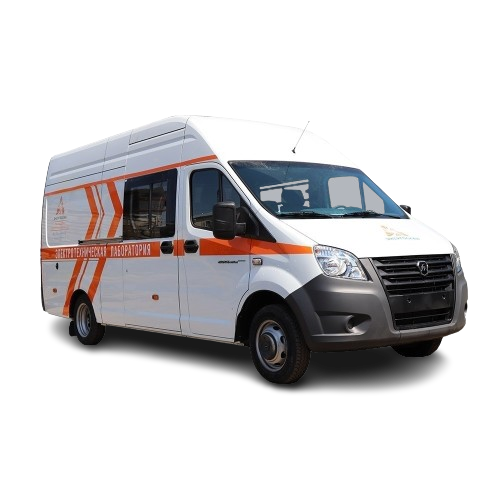

Передвижные электротехнические лаборатории

Наши преимущества

В чем выгода сотрудничества

Собственное
производство

Компания имеет собственную производственную базу. Мы предлагаем эффективные решения по сборке и комплектации передвижных трансформаторных, кабельных или универсальных электролабораторий (ЭТЛ).

Обслуживание
и обучение

Мы в полном объеме обучим сотрудников, эксплуатирующих оборудование, предоставим полное гарантийное и пост гарантийное сопровождение, обеспечим всеми необходимыми разрешительными документами и сертификатами.

Сотрудничество с
мировыми брендами

Среди наиболее известных брендов, официальными партнерами которых является ТОО «Энергоскан», – ALTANOVA (Италия), Flir (США), Ofil (Израиль), Vaisala (Финляндия), Waygate Technology (США), Advanced Energy (США).

Гарантия
качества

Качество, простота эксплуатации и надежность наших лабораторий и мобильных приборов уже проверена специалистами сотен компаний энергетической, металлургической, машиностроительной и нефтегазовой отраслей.

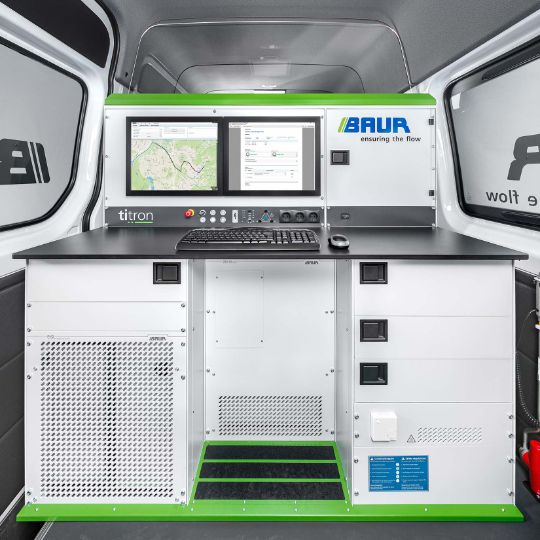

titron®

titron® — это полностью автоматизированная, централизованно-управляемая и интеллектуальная система для определения мест повреждений, испытания и диагностики кабеля.

Благодаря новой концепции управления и высокопроизводительному оборудованию система titron® выполняет свои задачи быстрее, проще и точнее. Управление всеми функциями мобильной лаборатории осуществляется централизованно с помощью программного обеспечения BAUR. Интуитивно понятный пользовательский интерфейс программного обеспечения BAUR позволяет как управляющим ресурсами предприятия, так и выполняющим измерения специалистам оптимально организовать свою работу.

Автоматизированная мобильная электротехническая лаборатория BAUR

Интеллектуальная система для определения мест повреждений, испытания и диагностики кабелей

↗ Простое, удобное и быстрое управление
↗ Высокоэффективные технологии и высочайший стандарт безопасности
↗ Изготовлена по индивидуальному заказу, ориентирована на технологический процесс и легко адаптируема
↗ Система для диагностики и определения мест повреждения кабеля на всех трех фазах в одном автомобиле массой до 3,5 т

Высокое напряжение и функции

1. Предлагаемое испытательное напряжение:

СНЧ truesinus®
Постоянное напряжение
Импульсное напряжение

2. Испытание кабеля и кабельной оболочки
3. Определение мест повреждения кабеля
4. Трассировки кабеля
5. Диагностика кабеля

Повышение эффективности благодаря инновационным технологиям

Экономия времени благодаря одновременному измерению коэффициента диэлектрических потерь и частичных разрядов
Интерфейс для геоинформационных систем
Централизованное управление данными
Макс. импульсная энергия 3000 Дж возможна на всех шагах напряжения

Заказать Характеристики

Определение места повреждения кабеля. С учетом целого ряда факторов, на основе которых создан особый алгоритм функционирования развитой логики системы, генерируются рекомендации для последующих шагов по
определению мест повреждений кабеля. Программное обеспечение BAUR предлагает множество точных методов для определения
мест любых повреждений в различных типах кабеля.

Испытание и диагностика. Предлагаемые методы диагностики, основанные на измерении коэффициента диэлектрических потерь и частичных разрядов, представляют собой проверенные временем эффективные методы комплексного анализа состояния кабеля. Наряду с ранним обнаружением и локализацией проблемных мест в кабелях, выполняется дополненная оценка диэлектрического старения на базе значений коэффициента диэлектрических потерь.

Повышение эффективности благодаря инновационным технологиям

1. Точные методы определения мест повреждения кабеля для всех типов повреждений и различных кабелей, например:

SIM/MIM — самый эффективный метод определения мест повреждения кабеля
Conditioning-SIM/MIM — для поиска труднолокализуемых повреждений во влажной среде
DC-SIM/MIM — для повреждений с возможным пробоем и заплывающих повреждений
Дифференциальные методы для определения мест повреждения кабеля в разветвленных кабельных сетях

2. Приложение BAUR Fault Location App3) для дистанционного управления точной локализацией
3. Высочайшая безопасность для пользователя и системы

Заказать Характеристики

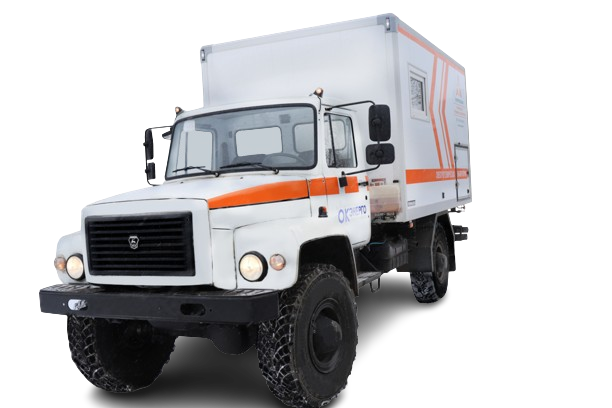

SCAN-1

Передвижная кабельная электролаборатория

Возможности SCAN-1

1. Высоковольтные испытания изоляции кабелей и высоковольтного оборудования распределительных сетей 6-10 кВ переменным напряжением промышленной частоты до 50 кВ и выпрямленным напряжением до 70 кВ.
2. Испытание силовых кабельных линий с изоляцией из сшитого полиэтилена на сверхнизкой частоте (СНЧ) напряжением до 62 кВ.
3. Определение расстояния до мест повреждений силовых кабелей беспрожиговыми методами:

импульсная рефлектометрия,
импульсно-дуговой метод,
метод колебательного разряда со связью по напряжению,
метод колебательного разряда со связью по току.

4. Прожиг напряжением до 15 кВ и током до 110 А.
5. Точное определение места повреждения кабельной линии

акустическим методом с энергией импульса не менее 2000/3000 Дж
на разных ступенях напряжения 8/16/32 кВ,
индукционным методом.

6. Определение места повреждения оболочки кабеля.
7. Определение трассы и глубины прокладки кабельной линии.

Комплектация лаборатории

Высоковольтная установка.
Прожигающая установка.
Генератор высоковольтных импульсов.
Генератор звуковой частоты.
Поисковый комплект.
Рефлектометр.
Блок связи для реализации импульсно-дугового метода.
Блок связи колебательного разряда со связью по напряжению.
Блок связи колебательного разряда со связью по току.
Система управления (1 или 3 фазная): модуль управления, сетевой блок, модуль высоковольтных переключателей (70 кВ).
Модуль барабанов с кабелями 30м.
Средства индивидуальной защиты.
Высоковольтная СНЧ установка

Передвижная лаборатория SCAN-1 предназначена для поиска повреждений и испытаний высоковольтных кабелей среднего напряжения 6-35 кВ, а также для испытаний оборудования подстанций и распределительных устройств.

Лаборатория SCAN-1 снабжена всеми необходимыми системами безопасности и полуавтоматической системой управления с 3-х фазным подключением к объекту испытаний. Такое решение исключает необходимость производить перекоммутации в высоковольтном отсеке или непосредственно на кабеле и делает работу болеебезопасной.

Лаборатория может комплектоваться встроенным или переносным (внешним) рефлектометром. Управление встроенным рефлектометром осуществляется при помощи промышленного ПК с сенсорным дисплеем.

Заказать Характеристики

SCAN-2

Передвижная электролаборатория для испытаний трансформаторов

Возможности SCAN-2

1. Испытание силовых кабельных линий и оборудования распределительных устройств переменным напряжением промышленной частоты 50 Гц до 100 кВ, выпрямленным напряжением до 70 кВ.
2. Измерение сопротивления изоляции.
3. Измерение параметров трансформаторов:

коэффициент трансформации,
сопротивление обмоток постоянному току,
потери и ток холостого хода,
сопротивление короткого замыкания,
емкость и тангенс угла диэлектрических потерь.

4. Диагностика состояния трансформатора методом частотного отклика.
5. Измерение сопротивления заземляющих устройств (контур заземления).

Комплектация лаборатории:

Стол-стойка Eurodesk
Сетевой блок
Блок управления
Блок низковольтных подключений SCAN2
Блок подключений с устройством разряда и заземления
Блок автоматических выключателей
Блок контроля заземления
Разделительный трансформатор
Устройство оперативного питания
Однофазное исполнение
Стойка под комплект приборов
Руководство по эксплуатации + схемы +Паспорт ;
Гарантийный талон «Энергоскан» 24 мес;
Шеф-монтаж, пуско-наладка, обучение.
Основное оборудование
ВИУ - 100/70
Тангенс 2000
Коэффициент 1.3
ПТФ1
СИЗ
Мегаомметр Е6-32

Передвижная лаборатория серии SCAN-2 предназначена для проведения высоковольтных и низковольтных испытаний трансформаторного и прочего оборудования подстанций. Используется на предприятиях в сферах электроэнергетики,
промышленности и ЖКХ.
Лаборатория SCAN-2 снабжена всеми необходимыми системами безопасности и полуавтоматической или автоматической системами управления испытательным оборудованием. Внедрение в систему электротехнических лабораторий (ЭТЛ) дополнительных систем коммутации сигналов или использование приборов с встроенными коммутаторами позволяют минимизировать количество переподключений к объекту испытаний, что в значительной мере сокращает время комплексных испытаний и исключает ошибки, допускаемые во время многочисленных
сборок схем.
В лабораторию SCAN-2 монтируется промышленный ПК с большим сенсорным дисплеем, при помощи которого осуществляется управление испытаниями. Также данное решение позволяет сразу же обработать результаты и выдать протокол.
Электротехническая лаборатория может комплектоваться переносным
диагностическим оборудованием, для хранения которого дополнительно
предусматриваются шкафы и специальные посадочные места.
Программный комплекс ЭТЛ может быть укомплектован дополнительными экспертно - диагностическими системами (напр. ЭДИС «Альбатрос»), которые позволяют производить оценку состояния оборудования на базе полученных после испытаний результатов.

Заказать Характеристики

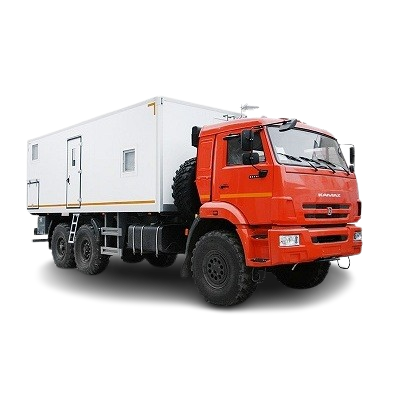

SCAN-3

Передвижная универсальная электролаборатория

1. Высоковольтные испытания изоляции кабелей и высоковольтного оборудования распределительных сетей 6-10 кВ, переменным напряжением промышленной частоты до 100 кВ и выпрямленным напряжением до 70 кВ.
2. Испытание силовых кабельных линий с изоляцией из сшитого полиэтилена на сверхнизкой частоте (СНЧ) напряжением до 62 кВ.
3. Определение расстояния до мест повреждений силовых кабелей беспрожиговыми методами:

импульсная рефлектометрия,
импульсно-дуговой метод,
метод колебательного разряда со связью по напряжению,
метод колебательного разряда со связью по току.

4. Прожиг напряжением до 20 кВ и током до 110 А.
5. Точное определение места повреждение кабельной линии:

акустическим методом с энергией импульса не менее 2000/3000 Дж
на разных ступенях напряжения 8/16/32 кВ,
индукционным методом.

6. Определение места повреждения оболочки кабеля.
7. Определение трассы и глубины прокладки кабельной линии.
8. Измерение параметров трансформаторов:

коэффициент трансформации,
сопротивление обмоток постоянному току,
потери и ток холостого хода,
сопротивление короткого замыкания,
емкость и тангенс угла диэлектрических потерь.

9. Диагностика состояния трансформатора методом частотного отклика.
10. Измерение сопротивления заземляющих устройств (контур заземления).

Передвижная лаборатория SCAN-3предназначена для высоковольтных испытаний, определения места повреждения кабельных линий среднего напряжения и испытаний трансформаторного и прочего оборудования подстанций.
Лаборатория SCAN-3 совмещает в себе характеристики SCAN-1 и SCAN-2, имеет полуавтоматическое управление испытаниями и 3-х фазное подключение к объекту испытаний.
Комплектация лаборатории

Высоковольтная установка ВИУ-100
Прожигающая установка ПУ
Генератор акустики ГВИ
Генератор звуковой частоты
Поисковый комплект
Рефлектометр Рейс-305/405
Блок связи для реализации импульсно-дугового метода
Блок связи колебательного разряда со связью по напряжению
Блок связи колебательного разряда со связью по току
Высоковольтная СНЧ установка
Система комплексной проверки трансформаторов и оборудования подстанции STS-5000 TD Мегаомметр 2,5 кВ
Система управления (1 или 3 фазная): модуль управления, сетевой блок, модуль высоковольтных переключателей (70 кВ)
Модуль барабанов с кабелями 30 м.
Средства индивидуальной защиты

Заказать Характеристики
